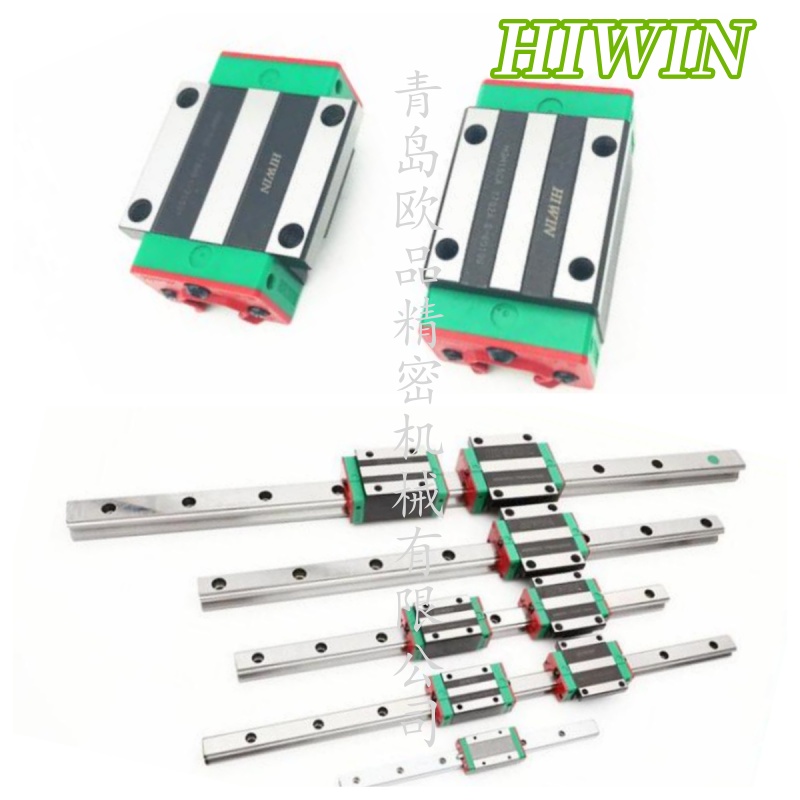

EG系列以及適合於單軸設備使用的WE/QW系列；且研究開發出適合高剛性需求產業的RG/QR系列及微小型機械半導體產業適用之MGN/MGW系列；並針對高科技產業研究開發出具有高速、寧?kù)o、低發塵需求的QH/QE系列產品
EG系列分為非互換性及互換性型兩種直線導軌，兩者規格尺寸相同，主要差異點在於互換性型之滑塊、導軌可單獨互換使用，較便利，但其組合精度無法達到非互換性型之超精密級以上的精度，不過由於HIWIN互換性型之組合精度目前已達到*定的水準，對不需配對安裝直線導軌的客戶而言，是*項便利的選擇。直線導軌的產品規格型號主要標明直線導軌尺寸、型式、精度等級、預壓等規格要求，以利訂貨時雙方對產品的確認。

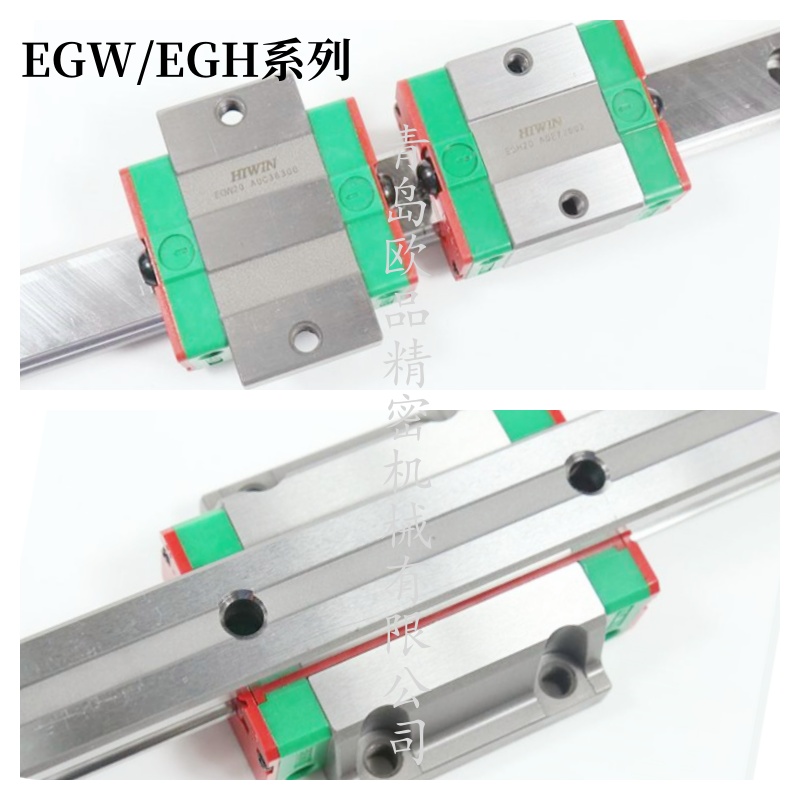

* 低組裝方形上鎖式型號：EGH15SA EGH15CA EGH20SA EGH20CA EGH25SA EGH25CA EGH30SA EGH30CA
* 低組裝法蘭形上鎖式型號：EGW15SA EGW15CA EGW20SA EGW20CA EGW25SA EGW30SA EGW30CA
* 低組裝法蘭形下鎖式型號：EGW15SB EGW15CB EGW20SB EGW20CB EGW25SB EGW25CB EGW30SB EGW30CB
產品特性：高精度、高剛度、低噪音、裝配容易，青島歐品精密機械有限公司常年庫存豐富交貨期短。
1.定位精度高 使用直線導軌作為線性導引時，由于直線導軌的摩擦方式為滾動摩擦，不只摩擦系數降低至滑動導引的1/50動摩擦力與靜摩擦力的差別亦變得很小。因此當床臺運行時，不會有打滑的現象發生，可達到μm*的定位精度。
2.磨耗少能長時間維持精度 保守的滑動導引，無可防止的會因油膩逆流作用造成平臺運動精度不良，且因運動時潤滑不充分，導致運行軌道接觸面的磨損，嚴重影響精度。而滾動導引的磨耗非常小，故機臺能長時間維持精度。
3.適用高速運動且大幅降低機臺所需驅動馬力 由于直線導軌移動時摩擦力非常小，只需較小動力便能讓床臺運行，尤其是床臺的工作方式為經常性往返運行時，更能明顯降低機臺電力損耗量。且因其摩擦產生的熱較小，可適用于高速運行。
