YCB系列不銹鋼圓弧泵，可輸送無潤滑性的油料、飲料、有腐蝕性的液體。配用銅齒輪可輸送低內點液體，如汽油、苯等。本系列泵除配置普通電機外，還可根據用戶需要配置同規格的防爆電機。
YCB不銹鋼圓弧泵采用 進的 點連續接觸齒輪，即雙圓弧加正弦曲線復合成齒形。
YCB不銹鋼圓弧泵在兩嚙合齒廓間為 點連續接觸，不會產生困油現象，徹底解決了漸開線齒輪泵因困油現象導致泵的振動、噪聲、軸承負載增大等現象。因此圓弧齒輪泵具有效率、噪聲低，并具有良好的節能效果。
YCB不銹鋼圓弧泵主要有齒輪、軸、泵體、泵蓋、軸承套、軸端密封等組成。齒輪采用雙圓弧正弦曲線齒形制造。它與漸開線齒輪相比 突出的優點是齒輪嚙合過程中齒廓面沒有相對滑動，所以齒面無磨損，運轉平穩，無困液現象，噪音低、壽命長、效率高。YCB圓弧泵擺脫了傳統設計的束縛，使得齒輪泵在設計、生產和使用上進入了 個新的領域。
由于圓弧齒輪提供了低的接觸應力和有 個短厚有力的輪齒，它們比漸開線齒輪更優越。

不銹鋼圓弧齒輪泵內部齒輪加工工序簡介：
1.在車床上粗車外形
2.在車床上精車齒輪外形
3.車好后送到檢驗部，檢驗合格，送達滾齒車間
4.接到后，粗銑齒
5.精銑齒
6.送達檢驗部檢驗合格后
7.送達硬質部門，昝火
8.齒輪順利完成

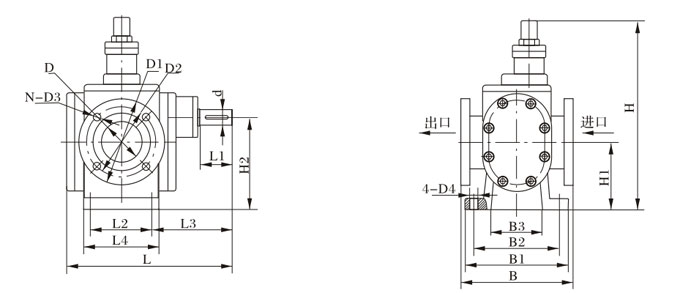

YCB圓弧齒輪油泵安裝尺寸

型號	L	L1	L2	L3	L4	B	B1	B2	B3	H	H1	H2	D	D1	D2	N-D3	4-D4	d
YCB0.6	180	30	45	107.5	66	125	91	70	35	187	80	92	φ25	φ100	φ75	4-M10	4-φ9	φ12
YCB1.6	208	32	55	118.5	80	150	115	90	50	208	79.7	95	φ32	φ120	φ90	4-φ14	4-φ11	φ14
YCB3.3	247.6	35	70	132.85	98	180	148	120	75	258	87.6	110	φ40	φ130	φ100	4-φ14	4-φ13	φ18
YCB4	260.6	35	80	134.8	108	180	148	120	75	263	92.6	115	φ50	φ140	φ110	4-φ14	4-φ13	φ18
YCB8	313	45	100	158.5	138	220	178	140	90	361	105	135	φ65	φ160	φ130	4-φ14	4-φ13	φ24
YCB10	330	45	100	168.5	138	220	178	140	90	360	105	135	φ65	φ160	φ130	4-φ14	4-φ13	φ24
YCB20	400	55	135	201	182	260	226	180	118	436.5	130.8	170	φ80	φ190	φ150	4-φ18	4-φ18	φ32
YCB25	430	55	135	216	182	260	226	180	118	436.5	130.8	170	φ100	φ210	φ170	4-φ18	4-φ18	φ32
YCB30	459	60	150	236	200	275	231	190	126	461	141	185	φ100	φ210	φ170	4-φ18	4-φ18	φ35
YCB40	500	70	175	251.5	225	300	260	210	140	509	157	205	φ125	φ240	φ200	4-φ18	4-φ18	φ40
YCB50	493	70	175	246.5	225	300	260	210	140	509	157	205	φ125	φ240	φ200	4-φ18	4-φ18	φ40

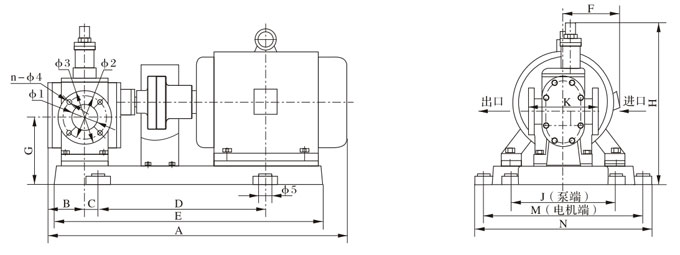

 YCB不銹鋼圓弧齒輪泵外型、安裝尺寸

型號 Model	流量 m3/h	A	B	C	D	E	F	G	H	J	K	M	N	φ1	φ2	φ3	n×φ4
YCB0.6-0.6	0.6	506	50	22.5	280	421	155	115	232	136	125	222	252	φ25	φ75	φ100	4×M10
YCB1.0-0.6	1.0	486.5			264	405	150		217			207	237
YCB1.6-0.6	1.6	547	63	27.5	303	455	155		243	156	150	222	252	φ32	φ90	φ120	4×φ14
YCB2.5-0.6	2.5
YCB3.3-0.6	3.3	644	76	35	344.5	544.5	180	127.6	298	198	180	266	298	φ 40	φ100	φ130
YCB5.0-0.6	5.0
YCB4.0-0.6	4.0	667.5	82	40	346	557						256	288	φ50	φ110	φ140
YCB6.0-0.6	6.0
YCB8.0-0.6	8.0	795	101	50	382	644	210	140	396	218	220	332	364	φ65	φ130	φ160
YCB12-0.6	12
YCB10-0.6	10	849	111		430	690
YCB15-0.6	15	808			392	652
YCB20-0.6	20	1009	131.5	29.5	566	845	255	165.8	471.5	270	260	380	416	φ80	φ150	φ190	4×φ18
YCB25-0.6	25	1100	146.5		603	904						385	421	φ100	φ170	φ210
YCB30-0.6	30	1125	147	35	646	954		196	517	295	275	400	436
YCB40-0.6	40	1214	161	42.5	673	1023	285	212	562	315	300	425	461	φ125	φ200	φ240	8×φ18
YCB50-0.6	50	1300	159	52.5	680	1080	310	237	590	240	300	476	536	φ125	φ200	φ240	8×φ18

 YCB不銹鋼圓弧泵性能參數表
